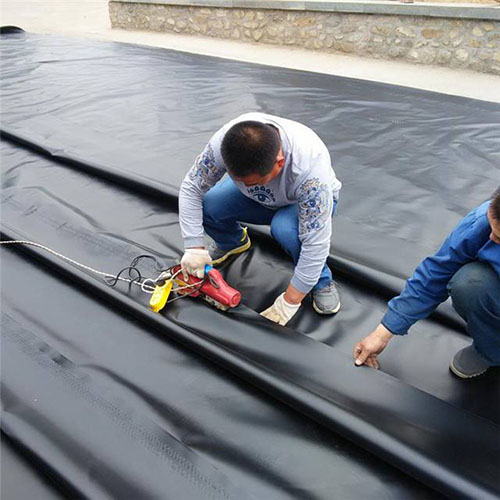

在土工膜焊接實驗中得出結(jié)論，相同充氣時間和充氣壓強條件下，焊縫剪切強度隨著土工膜厚度的增加而增加，且曲線變化幾乎一致。
     熱焊法對不同厚度的HDPE土工膜在焊縫剪切強度方面表現(xiàn)出良好的穩(wěn)定性，無論充氣壓力多少，充氣時間長短，相同土工膜厚度試驗條件下所有試驗組的焊縫剪切強度值大小及其變化相近，充氣壓力和充氣時間對土工膜焊縫剪切強度影響很小，剪切強度變化系數(shù)最大為6.72%，最小僅為0.81%。

土工膜焊縫剪切破壞主要發(fā)生在焊縫區(qū)域與土工膜母材連接處的薄弱部位，在土工膜焊縫施工中應(yīng)當(dāng)引起重視。
