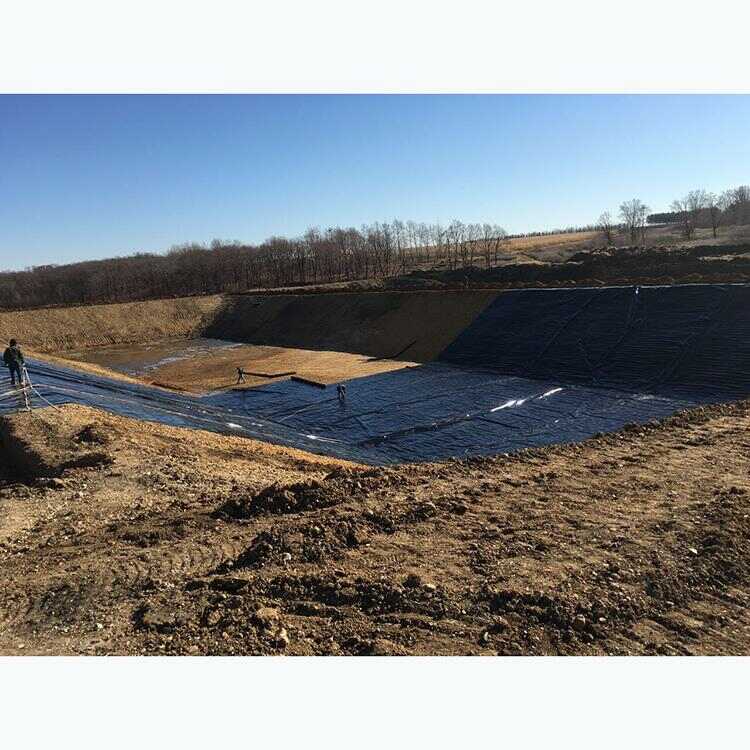

這個步驟請收藏復合土工膜在防滲墻鋪設技術要求 1.施工準備 ⑴復合土工膜材料質量檢測。工程所用復合土工膜為兩布一膜復合土工膜，使用前委托某水利科學研究院質量檢測中心對產品的各項技術指標進行檢測，各項指標均符合標準規定和設計要求。 ⑵復合土工膜具有一定的抗頂破、抗刺破能力，但在水頭較大時，常被膜下尖礫、樹根頂破。萬秀橋水庫在防滲施工中，開挖清除原壩表層干砌石及礫石墊層至粘土層，并按設計尺寸削坡挖平和欠坡回填夯實，找平并灑水窮實，使夯填土干容重不小于1.65t/m3。人工開挖防滑槽，剔除其表面的石子、樹根等堅硬尖狀物，并噴灑除草劑等藥水，整理后的坡面應平整、密實、光滑，以防復合土工膜被刺破。達到設計平整度要求后，經監理工程師驗收合格，作為復合土工膜鋪設工作面。 ⑶土工膜場內拼接。為了施工方便，保證拼接質量，復合土工膜應盡量采用寬幅，減少壩坡現場拼接量。施工前應根據復合土工膜幅寬、現場長度需要，在庫內專用場地剪裁，并拼接成符合要求尺寸的塊體，卷在鋼管上，人工搬運到工作面鋪設。 2.下層保護層 坡面整理并經監理工程師驗收合格后，為了防止土工膜被壩面的尖銳物體損壞，在坡面均勻地鋪設15cm厚的砂墊層。 3.復合土工膜的鋪設 ⑴復合土工膜的鋪設方法。復合土工膜鋪設分齒槽鋪設、坡面鋪設兩個部分。鋪設方法:復合土工膜的鋪設要求在平地先將4m窄幅拼接焊成20m寬幅，然后在坡面自上而下，垂直于壩軸線方向通幅鋪設。坡面鋪設在坡面驗收合格和齒槽開挖驗收合格后，從堤頂向堤腳沿垂直于堤軸線方向，緩慢展鋪到坡腳齒槽底部。 ⑵復合土工膜鋪設的技術要求。鋪設應在干燥暖和天氣進行。為了便于拼接，防止應力集中，鋪放時不宜過緊，采用波浪形松馳方式鋪設，應留有足夠的余幅(富余度約為1.5%);攤開后及時拉平、拉開，要求復合土工膜與坡面吻合平整，無突起褶皺;施工人員應穿平底布鞋或軟膠鞋，嚴禁穿釘鞋，以免踩壞土工膜，施工時如發現土工膜損壞，應及時修補。 4.復合土工膜的拼接 ⑴工程中采用兩布一膜復合土工膜，其連接分2個程序進行，即下、上層無紡織布的縫接，中層PE膜的連接。無紡織布的縫接用手提縫紉機、尼龍線進行雙道縫接，搭接寬度10cm;PE膜采用焊接工藝連接，焊接工具采用自動調溫(調速)電熱模式雙道塑料熱合機。拼接包括土工布的縫接、土工膜的焊接，為了確保焊接質量，焊接應盡量在廠內進行，但為了施工方便，復合土工膜幅寬又不應太寬，必須在施工現場拼接。 ⑵復合土工膜的焊接質量是其防滲性能成敗的關鍵，所以務必做好土工膜的焊接，確保焊接質量。因此，土工膜焊接應由生產廠家派專業技術人員現場操作、指導、培訓，采用土工膜專用焊接設備進行。工程土工膜焊接采用ZPR—210V型熱合土工膜焊接機，土工布采用手提式封包機縫接。 ⑶焊接工藝。第一幅土工膜鋪好后，將需焊接的邊翻疊(約60cm寬)，第二幅反向鋪在第一幅膜上，調整兩幅膜焊接邊緣走向，使之搭接10cm。 ⑷焊接全部在現場進行，要求天氣晴好，風力3級以下，嚴禁在雨天、高溫和嚴寒天氣下施工。焊接基底表面應干燥，焊接前用電吹風吹去膜面上的砂子、泥土等臟物，再用干凈毛巾擦凈，保證膜面干凈;在焊接部分的底下墊一條長木板，以便焊機在平整的基面上行走，保證焊接質量。正式焊接前，應先根據施工氣溫、PE膜厚度，利用相同材質的PE膜進行試焊，施焊溫度為220℃～300℃，掌握好焊接機溫度及行走速度，確定好施工工藝參數，再進行正式施工，焊縫應透明、平整、順直、連續。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用此空腔檢查其焊縫質量。 5.復合土工膜的錨固 復合土工膜的錨固分上部與壩頂?shù)腻^固。369.50cm高程灌漿平臺與防滲鋪蓋，其復合土工膜上部錨固采用在壩頂路緣石基礎底部嵌固足夠長度復合土工膜，其結構形式為口寬0.6㎝×深0.6㎝的矩形槽，在槽內夯填土。復合土工膜369.50cm高程灌漿平臺與防滲鋪蓋的錨固，369.50cm高程灌漿平臺沿灌漿軸線方向挖口寬底寬1.0m、邊坡1∶0.5、深2.5m的一條梯形溝槽，鋪設時將復合土工膜緊貼在溝內側，在溝槽內回填粘土夯實。 6.上覆保護層 復合土工膜焊接完并經質量驗收合格后，及時在膜上面均勻鋪設15cm砂墊層和15cm砂礫石墊層，找平拍實后澆筑15cm厚C15混凝土防護層，防止在紫外線照射下膜的老化和其它因素引起的破壞。
